Промишлени сензори за скорост на звука

Сензор за скорост на звука за inline измерване на концентрация

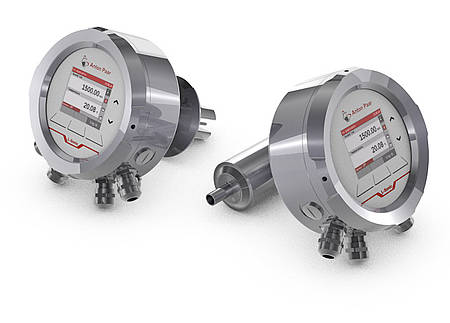

30 години опит значително допринесоха за развитието на новото поколение сензори за скорост на звука. Новите сензори предлагат два типа сензорни елементи: виличен тип L-Sonic 5100 и тръбен тип L-Sonic 6100.

Те са готови за различни приложения, като например измервания на концентрация в реално време, откриване на интерфейс или идентификация на продукта. Сензорите непрекъснато следят качеството на продукта на течности по време на производството. Концентрацията се изчислява директно и може да се покаже чрез опция HMI на новия предавател Pico 3000.

Въз основа на непрекъснатите измервания на концентрацията, вашето потребление на суровини и енергия се оптимизира и производството ви е максимално

Запитване
Тагове:
ПРОМИШЛЕНИ СЕНЗОРИ ЗА ПЛЪТНОСТ И КОНЦЕНТРАЦИЯ \ НАПИТКИ - Спиртни напитки, Алкопопс \ ХИМИЯ - Неорганични химикали \ ХИМИЯ - Органични химикали \ ХИМИЯ - Разтворители \ НАПИТКИ - Бира

Стабилно измерване чрез цифрова обработка на сигнала

Мощен микроконтролер генерира и оформя звуковите импулси и извършва цифрова обработка на сигнала върху получения отговор. Внедрените алгоритми осигуряват измерванията с най-висока точност.

  • Най-малката промяна в средата се разпознава и изчислява
  • Измерванията на пактика не се влияят от промените в налягането, дебита и вискозитета

Предотвратяването на грешки в измерването се подкрепя от:

  • иска топлинна инерция
  • Висока поносимост към мехурчета

L-Sonic интегрира гъвкавост и ефективност

L-Sonic поддържа лесна и рентабилна интеграция поради своята модулност. Тръбният сензор L-Sonic 6100 може да бъде монтиран директно в малки тръби, така че целият поток преминава през сензора, докато сензора тип "вилициа" L-Sonic 5100 е идеален за поставяне в големи тръби или резервоари, като се използва:

  • VARIVENT® или фланцови съединения за тръби за мляко за хигиенни приложения
  • EN или ANSI фланцови връзки, които могат да бъдат съобразени с изискванията на клиента
  • Адаптивни дължини на "вилицата", които могат да бъдат персонализирани към съществуващите обстоятелства

Ниска цена за постно решение  – L-Sonic цялостен самостоятелен инструмент

Чрез включване на опцията контролер Pico 3000, който може да бъде оборудван с Pico 3000 HMI (human machine interface), не се изискват допълнителни трансмитери. Това спестява място и позволява управление на данните директно в точката на измерване.

  • HMI с капацитивниключове
  • Поддържат се индустриални полеви стандарти
  • Функция за архивиране и възстановяване
  • Функция за регистриране на данни и грешки
  • USB интерфейс в корпуса на електрониката за конфигуриране с лаптоп

Правилният инструмент за взискателни приложения

L-Sonic е подготвен за употреба в опасни зони. Благодарение на умокряемите си части и е подходящо да покрие широк спектър от приложения от некорозионни материали фо високо агресивни кисили и основи.

  • Неръждаема стомана 1.4404 за хигиенни приложения в хранително-вкусовата промишленост, както и за специални приложения в химията
  • HASTELLOY® HYBRID-BC1® сплав с отлична устойчивост на корозия за напр. сярна киселина
  • Родиево покритие с устойчива на надраскване повърхност и най-добра устойчивост за измерване на изключително агресивни химикали
  • Monel 400 за силни алкални разтвори

Проектиран за дълъг работен живот и минимум последващи разходи

Високата дебелина на стената на корпуса на електрониката и силната пряка връзка с чувствителния елемент образуват здрава единица, която позволява на сензора да има дълъг експлоатационен живот при тежки условия.

L-Sonic сензори:

  • имат здрав електронен корпус, изработен от неръждаема стомана
  • не се нуждаят от поддръжка
  • не изискват никакви консумативи
Operating conditions
Sample types Liquids
Measuring range L-Sonic 5100 800 to 2500 m/s
Measuring range L-Sonic 6100 LS 200 to 1000 m/s
Process temperature - 25 °C to + 125 °C
Process pressure see appendix A.2
SIP temperature and duration 145 °C for max. 30 min.
Recommended flow rate > 0 m/s to 6 m/s
Ambient conditions
Temperature non Ex-versions
  • 25 °C to + 65 °C without HMI
  • 25 °C to + 55 °C with HMI
Humidity 0 to 95 % (relative humidity non-condensing)
Degree of protection IP 66 / 67 / NEMA 4X
Metrology
All specifications are valid for correct installation, constant measuring conditions and vibration levels  < 1e-3 (m/s²)²/Hz
Accuracy in adjusted range
Reproducibility sound velocity Reproducibility temperature

  1. m/s
  2. °C
Materials
Housing material
Non Ex-version
Ex-version
HMI

Stainless steel
Hard anodized aluminium Glass
Wetted parts
  • L-Sonic 5100 SST
  • L-Sonic 5100 HAS
Stainless steel 1.4404 HASTELLOY® HYBRID-BC 1® alloy
-    L-Sonic 5100 MON Monel 400
-    L-Sonic 5100 ROC Rhodium coated
-    O-ring 60x3 (Varivent® N) EPDM 70
-    O-ring DN 65 (DIN 11851) Nitril 80
Electrical data
Supply voltage SELV/PELV DC 24 V ± 20%
Power consumption max. 4 W (max. 7 W with Pico 3000)
Connection terminals Push-in spring connection
0.2 to 1.5 mm² / AWG 24 to 16
Cable gland type (non Ex-version) Max. 6 pcs. M16x1.5 EMC, earthing cones acc. to DIN 89345, brass nickel-plated for cable OD 4.5 to 10 mm
Cable gland type
(Ex-version supplied optionally)
Max. 4 pcs M 20x1.5, shielded
Optional: Max. 4 pcs 1/2 " -14 NPT, shielded
Cables
Cables must comply with the intended area of use, the cable gland type and the relevant national regulations and requirements
Power supply Suggested cable type: LiYCY, shielded 2 pole cable

Wire cross section:
min. 0.25 mm², max. 1.5 mm² without wire end ferrule; max.0.75 mm² with wire end ferrule

Diameter of cables:
4.5 to 10 mm to ensure optimal sealing against the cable gland
CANopen Cable type: CANopen/DeviceNet cable,
120   shielded twisted pair

Wire cross section:
min 0.25 mm², max. 1.5 mm² without wire end ferrule; max. 0.75 mm² with wire end ferrule

Diameter of cables:
4.5 to 10 mm to ensure optimal sealing against the cable gland

Max. length: 250 m
