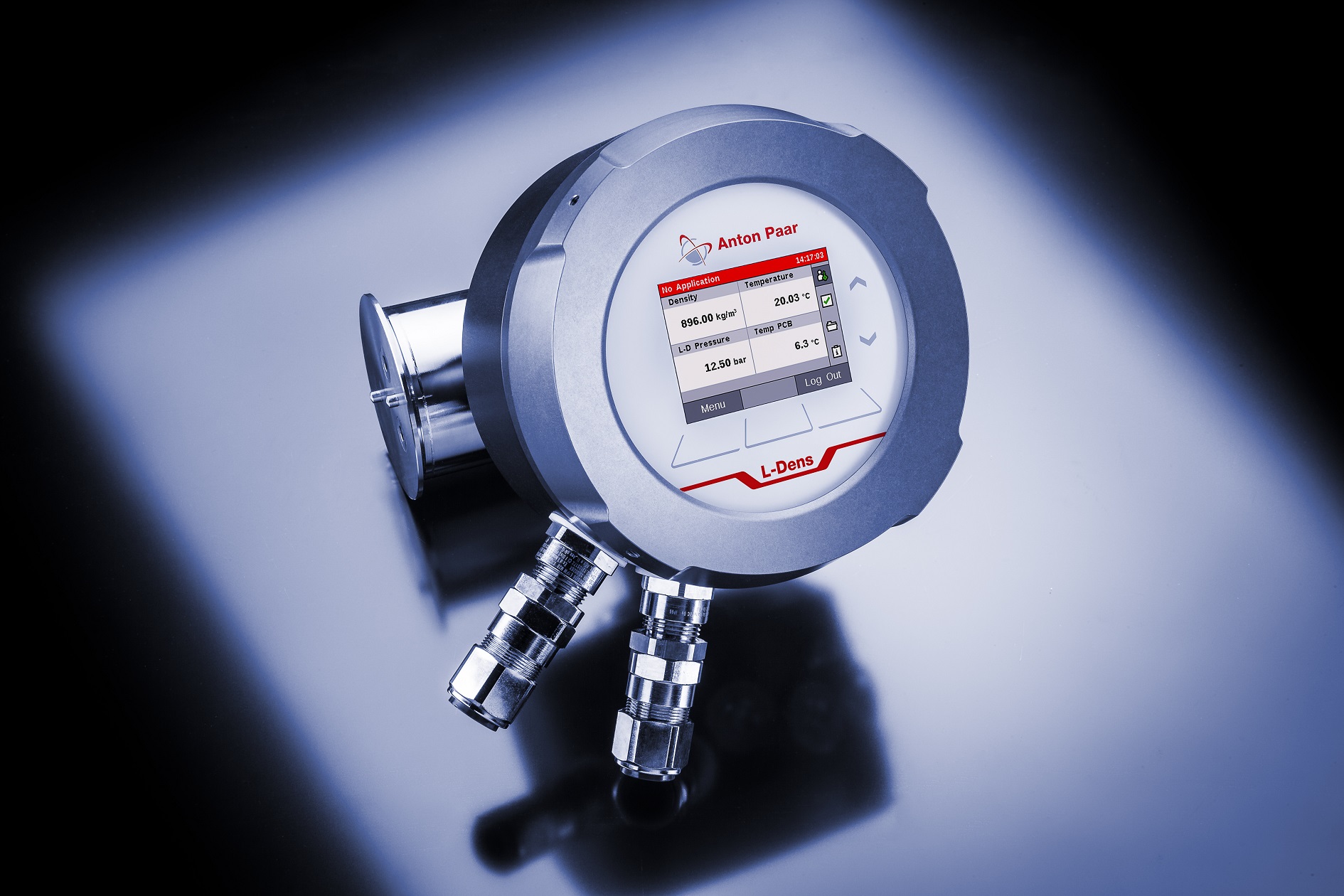

L-Dens 7000
Промишлени сензори за плътност

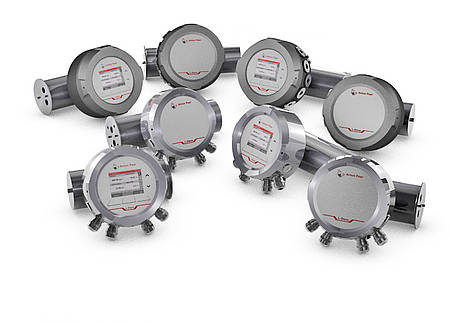

Серията L-Dens 7000 новото поколение на технологичните сензори за плътност на Anton Paar с размер на тръбата 7 мм - е резултат от повече от 35 години практически опит. Това цялостно решение съчетава най-високата точност, компактен и здрав дизайн и лесна интеграция, което го прави най-добрият в класа за прецизно измерване на концентрацията. Има два типа: 4-цифрова точност L-Dens 7400 и 5-цифрова точност L-Dens 7500.
С контрола и мониторинга на процесите, поддържани от непрекъснато измерване на плътността със сензорната серия L-Dens 7000, потреблението на суровини и енергия се оптимизира и производството Ви работи с максимален капацитет.
Най-висока точност - надеждно измерване при променящи се условия на процеса
Серията сензори за плътност L-Dens 7000 измерва с най-висока точност и изключителна точност до 5 x 10-5 g/cm³.
Серията L-Dens 7000 осигурява:
- Мощна цифрова обработка на сигнала
- Вградени сензори за висока точност на температурата
- Херметично запечатана U-видна тръба за издържане на влажността и конденза
Най-високата точност на измерване на температурата и опционално измерване на налягане е основа за компенсиране на нестабилни условия на процеса.По този начин променящият се процес и условията на околната среда имат незначителен ефект върху измерването. Това поддържа производството гъвкаво за реагиране на нуждите на пазара или потребителите.
Минимизирани усилия и разходи за интеграция

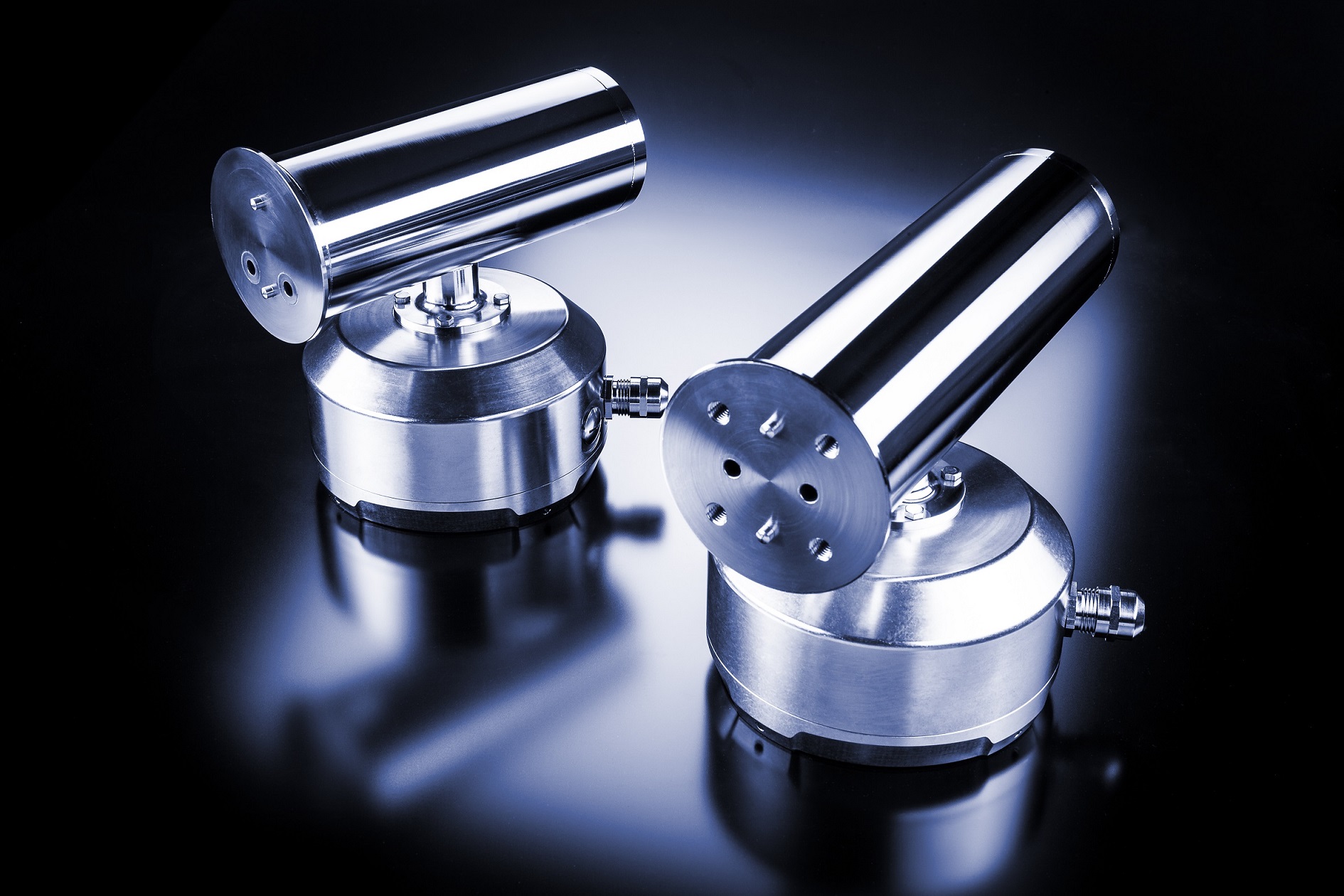

Въпросът къде и как даден инструмент може да бъде интегриран в система е от съществено значение по отношение на минимизиране на инженерните усилия и разходи. Тъй като са много компактни и модулни, сензорите от серията L-Dens 7000 могат дори да бъдат монтирани в най-тесните пространства и да отговарят на най-взискателните системни изисквания.
Серията сензори за плътност L-Dens 7000 с умокряемите й части и адаптери са подхоящи за:
- Производство на нефт, химическа и фармацевтична промишленост, етанол и напитки
- Опасни зони
- Хигиенни приложения
- Издържа на изключително агресивни химикали
- Монтаж на поток, байпас, резервоар
Простата концепция за работа с Pico 3000 спестява вашето време и разходи за обучение
Новото поколение сензори за плътност L-Dens 7000 се предлага с новия предавател Pico 3000. Ще се възползвате от гъвкавостта и модулността по отношение на работата и комуникацията с данни.- Нов предавател Pico 3000, интегриран в сензора или като отделно устройство за дистанционно управление
- Human machine interface Pico 3000 HMI
- Единна концепция за корпус на електроника за не-Ex и Ex версии
- Поддържани общи полеви индустриални станарти: Modbus RTU, HART, PROFIBUS DP
- Функция за архивиране и възстановяване
- Функция за регистрация на данни и грешки
- USB интерфейс в корпуса на електрониката за конфигуриране с лаптоп
Поставете и забравете
Сензорите работят без отнемане на време и пускане в експлоатация на място. Предварително конфигурирани в завода, те идват с правилната настройка на сензора и формули на приложението.- Конфигуриран и настроен в завода
- Интегрирани формули
- Бързо стартиране и пускане в експлоатация
Минимални оперативни разходи
Серията сензори L-Dens 7000 не изисква никаква поддръжка. Можете да инсталирате сензора и просто да разчитате на измервания с най-висока точност в продължение на десетилетия.
- Не се нуждае от поддръжка
- Корпус от неръждаема стомана за не-Ex версии
- Без консумативи
| L-Dens 7400 | L-Dens 7500 | L-Com 5500 | |
| Условия за работа | |||
| Плътност | max. 3000 kg/m3 | max. 2000 kg/m3 | max. 2000 kg/m3 |
| Диапазон на скоростта на звука | --- | 800 to 2000 m/s | |
| Температура на процеса* | - 40 to 125 °C | - 40 to 125 °C | - 5 to 80 °C |
| SIP температура и продължителност | 145 °C for max. 30 min. | ||
| Типове проби | Течности, втечнени газове | ||
| Абсолютно налягане а процеса | max. 50 bar | ||
| Процесор за високо абсолютно налягане High Pressure Sensor* absolute |
max. 180 bar | --- | |
| Дебит | 100 to 500 L/h | ||
| * Внимание: също така вземете предвид спецификацията на процесната връзка | |||
| Точност в регулиран диапазон | |||
| Плътност Повтаряемост Температура |
0.02 kg/m³ |
0.01 kg/m³ |
|
| 0.1 kg/m³ | 0.05 kg/m³ | ||
| (0.0001 g/cm³) | (0.00005 g/cm³) | ||
| 0.1 °C | 0.1 °C | ||
| Скорост на звука Повтаряемост Температура |
--- |
0.01 m/s |
|
| --- | 0.1 m/s | ||
| --- | 0.02 °C | ||
| Всички спецификации са валидни за правилна инсталация, постоянни условия на измерване и нива на вибрации < 1e-3 (m/s2)2/Hz | |||
| Материал | |||
| Неръждаема Неръждаема стомана Стъкло |
|||
| - Корпус на сензора | Неръждаема стоманаНеръждаема | ||
| - Корпус на електроника не-Ex-версия | |||
| - Корпус на електроника Ex-version | Hard anodized aluminium | ||
| - HMI | Стъкло | ||
| Умокряеми части | |||
| - L-Dens 7400/7500 HAS | Hastelloy C-276 | ||
| - L-Dens 7400 SST | Stainless steel 1.4404 | ||
| - L-Com 5500 | Hastelloy C-276 | ||
| Размери IВътрешен диаметър на осцилатора |
6.3 mm |
||
| Условия на околна среда | ||
| Температура (за не-Ex-versions) | - 40 °C to + 70 °C без HMI - 40 °C to + 65 °C с HMI |
-25 °C to 60 °C |
| Влажност | 0 to 90 % rH (без конденз) | |
| Степен на защита | IP 66 / NEMA 4X | |
| Монтаж и употреба при опасни области |
Съгласно табелката на апарата | |
| Електрически данни | ||
| SELV DC 24 V ± 20% | ||
| Консумация на енергия | max. 2 W без HMI max. 5 W с HMI |
max. 6 W без HMI max. 9 W с HMI |
| CAN интерфейс | съгласно ISO 11898 | |
| Аналогов вход за допълнително налягане | 4 to 20 mA auxiliary voltage + 12 V |
|
| Цифров вход (опция) | за мониторинг на потока mat. no. 22754 | |
| Вход на помпата (опция) | за Anton Paar Integrated Sample Pump | |
| Свързващи терминали | Push-in spring connection, 0.2 to 1.5 mm² / AWG 24 to 16 | |
| Cable gland type | M16x1.5, EMC cable glands, metric, earthing cones acc. to DIN 89345 brass nickel-plated for cable OD 4.5 to 10 mm | |
| Cable gland type Ex-version (supplied optionally) | M 20x1.5, shielded or 1/2 " --14 NPT, shielded | |
| Кабели Кабел за захранване CANopen кабел |
Cables must comply with the intended area of use, the cable gland type and the relevant national regulations and require- ments. Suggested cable type: LiYCY, shielded 2 pole Wire cross section: min. 0.34 mm², max. 1.5 mm² without wire end ferrule; max. 0.75 mm² with wire end ferrule Diameter of cables: 4.5 to 10 mm to ensure optimal sealing against the cable gland Cable type: CANopen/DeviceNet cable 120 Ω, shielded twisted pair Wire cross section: min. 0.25 mm², max. 1.5 mm² without wire end ferrule; max. 0.75 mm² with wire end ferrule Diameter of cables: 4.5 to 10 mm to ensure optimal sealing against the cable gland |
|
